También conocido como curvaturas en Z o Joggles, el juego de troqueles y punzones compensados puede realizar dos curvaturas al mismo tiempo. Esta es la solución para aplicaciones que requieren la unión de materiales o cuando es necesario realizar un segundo doblez que no interfiera con el primero.
Ventajas ▶ Doblado fácil y rápido de cajas ▶ Fácil extracción del perfil terminado ▶ Compatible con punzones/herramientas superiores ▶ Posibilidad de producción individual

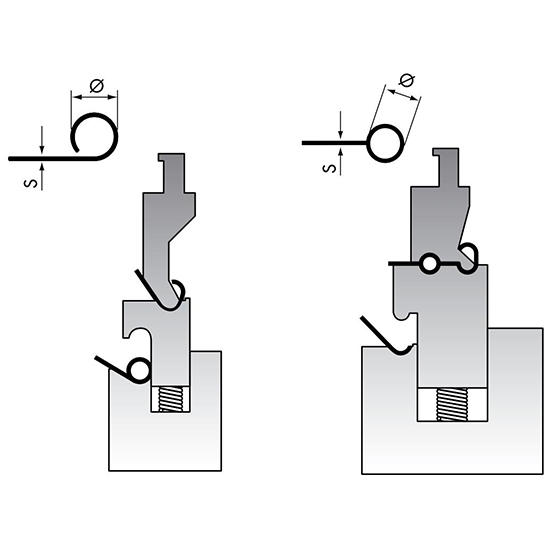

Ventajas Producción en dos o tres golpes Reducción de marcas mediante un dispositivo de sujeción accionado por resorte Los componentes activos están templados Alta repetibilidad gracias al tope trasero integrado Prueba funcional y ajuste mediante curvas de prueba, con sus hojas de muestra Adecuado para espesores de material de hasta 4,0 mm como mínimo Ø interior: 2,5 mm x espesor del material para acero y aluminio 3,0 mm x espesor del material para acero inoxidable
Arqueo 150 kN/m máx. Material 42Cr: 900-1150 N/mm2 Ventajas - Se puede producir curvado de perfiles cerrados - Se pueden producir perfiles de canal grandes - Fácil extracción - Producción individual
La prensa plegadora rolla-v muere sin rayones, es mejor colocar la película en la superficie de la pieza de trabajo cuando la dobla. Y le recomendaremos el tamaño de troquel roll-v adecuado según la placa que doble.
Troqueles ajustables estilo cuña Los troqueles inferiores ajustables podrían considerarse una de las adiciones más versátiles a una prensa plegadora. Con este tipo de herramienta se pueden disponer aberturas desde 6,35 mm hasta 381 mm. Se proporcionan espaciadores para producir la abertura requerida. Los espaciadores ranurados permiten una fácil extracción para cambiar la abertura del troquel. Cuando no están en uso, los espaciadores se colocan a los lados del bloque de matriz. Estos troqueles se pueden suministrar en longitudes sólidas o seccionadas para un manejo más fácil.
El tamaño de la hoja recta: 835 * 146 * 26 mm, 90 grados. el material es 42CrMo4, la dureza es HRC47+/-3
El tamaño de la hoja recta: 835 * 175 * 40 mm, 60 grados. el material es 42CrMo4, la dureza es HRC47+/-3
El tamaño de la hoja recta: 835 * 146 * 26 mm, 90 grados. el material es 42CrMo4, la dureza es HRC47+/-3
El tamaño de la hoja recta: 835 * 145 * 32 mm, 60 grados. el material es 42CrMo4, la dureza es HRC47+/-3
Ventajas
Producción en dos o tres golpes
Reducción de marcas mediante un dispositivo de sujeción accionado por resorte Los
componentes activos están templados
Alta repetibilidad gracias al tope trasero integrado
Prueba funcional y ajuste mediante curvas de prueba, con sus hojas de muestra
Adecuado para
espesores de material de hasta 4,0 mm
como mínimo Ø interior:
2,5 mm x espesor del material para acero y aluminio
3,0 mm x espesor del material para acero inoxidable
origen del producto:
Maanshanmarca:
GolinPuerto de embarque:
Shanghai portcolor:
Silvertiempo de espera:
15-20 days after receiving the depositpago:
T/T, Western unionMaterial: 42CrMo
Dureza: HRC47+/-3
Enfriamiento: Tratamiento térmico de cuerpo completo
Paquete: Madera contrachapada múltiple
Golin se dedica al procesamiento de chapa y se dedica a la producción y venta de herramientas de curvado y mesas de coronación. Golin puede suministrar punzones y matrices para cualquier tipo de plegadora. Estas herramientas están fabricadas con aceros templados y rectificados de alta calidad C45 y 42CrMo. Nuestra gama de productos incluye tipos de herramientas como: Amada/Promecam , Trumpf/Wila , Bystronic/Beyeler , tipo LVD , tipo americano , tipo Gasparini , tipo Colgar , tipo Colly , tipo Ajial-Axial , tipo Hämmerle-bystronic , etc. Golin cuenta con un departamento interno de I+D especializado en el diseño de soluciones tecnológicamente avanzadas, con el apoyo de nuestro departamento técnico podemos diseñar y suministrar punzones y matrices especiales e investigar la solución adecuada para su proyecto de plegado. Las herramientas que nuestra empresa suministra para plegadoras son eficientes y duraderas, gracias a la capacidad de utilizar tecnología de punta y la garantía de personal altamente calificado. La confiabilidad y los precios competitivos son otras dos características distintivas de nuestras herramientas de plegado.
TAMAÑO:
La longitud estándar de las herramientas de plegadora Golin es:
Dos tipos de L835mm y S415mm. De acuerdo con la longitud de la mesa de trabajo de la prensa plegadora, se utiliza en combinación.
El tamaño de segmentación estándar es:
Troquel superior: 100 (izquierda) 10, 15, 20, 40, 50, 200, 300, 100 (derecha) = 835 mm (juego)
■ Además de la longitud estándar anterior, si necesita personalizar una longitud especial, explique.
Modelo inferior: 10,15,20,40,50,100,200,400=835mm (juego)
■Además de la longitud estándar anterior, si necesita personalizar una longitud especial, explique.
Preguntas más frecuentes
1. P: ¿Es usted una fábrica o una empresa comercial? ¿Cómo es su experiencia en extrusión en fábrica?
R: Somos una fábrica. 15 años de experiencia en fabricación. Proveedor líder en la ciudad de Maanshan.
2. P: ¿Pueden poner el logotipo de mi marca en estos productos?
R: Sí, podemos.
3. P: ¿Cuál es la cantidad mínima de pedido (MOQ) para su servicio OEM?
R: La cantidad mínima es de 1 unidad.
4. P: ¿Cuándo pueden enviar los productos después de realizar el pago?
R: El tiempo de producción normalmente es de 15 a 25 días.
Arqueo 150 kN/m máx. Material 42Cr: 900-1150 N/mm2 Ventajas - Se puede producir curvado de perfiles cerrados - Se pueden producir perfiles de canal grandes - Fácil extracción - Producción individual
Ventajas ▶ Doblado fácil y rápido de cajas ▶ Fácil extracción del perfil terminado ▶ Compatible con punzones/herramientas superiores ▶ Posibilidad de producción individual
También conocido como curvaturas en Z o Joggles, el juego de troqueles y punzones compensados puede realizar dos curvaturas al mismo tiempo. Esta es la solución para aplicaciones que requieren la unión de materiales o cuando es necesario realizar un segundo doblez que no interfiera con el primero.
También conocido como curvaturas en Z o Joggles, el juego de troqueles y punzones compensados puede realizar dos curvaturas al mismo tiempo. Esta es la solución para aplicaciones que requieren la unión de materiales o cuando es necesario realizar un segundo doblez que no interfiera con el primero.
Presione el freno rolla-v muere sin rasguños, lo mejor es poner la película en la superficie de la pieza de trabajo cuando se dobla. y le recomendaremos el tamaño de troquel roll-v adecuado para usted de acuerdo con la placa que doble.
Las herramientas se diseñan según el grosor de la hoja y un conjunto de herramientas solo para un tipo de grosor. cuando no tenga idea de cómo elegir, los pls mejoran las siguientes informaciones: Modelo de punzonadora, estructura de la estación de troquelado, grosor de la placa, tamaño de la forma de especificación del molde, serie de altura del molde o diámetro exterior.
Los troqueles autocentrantes de 2 V, el tamaño es de 835*46*50 mm, 88 grados, el peso es de 17 kg y podemos hacer V5-V9, V8-V12, V12-V20, V16-V25 y otras aberturas en V según el espesor de flexión.
Sistema de Matriz Ajustable obteniendo diferentes aperturas en v en la misma plegadora. Gracias a esta modularidad es posible obtener diferentes radios y ángulos de plegado. Los troqueles de la serie del sistema de troquel ajustable ayudan a doblar hojas de varios grosores cómodamente en una sola configuración. Diferentes anchos (aberturas en "V") se pueden ajustar de acuerdo con las especificaciones requeridas de manera simple y rápida gracias a las barras de ajuste. disponible con diferentes aberturas según el espesor de la chapa a doblar. Movimiento de las partes móviles de 3 formas: sistema Shim Style, sistema manual y sistema motorizado. Excepto el sistema Shim Style , el equipo está compuesto por 3 partes fundamentales: la estructura del troquel, la estructura de soporte y las barras de ajuste. El soporte se puede suministrar con diferentes lengüetas.
El tamaño: 835 * 116 * 26 mm, 90 grados. el material es 42CrMo4, la dureza es HRC47+/-3, el peso es 13 kg. pueden ser segmentos con oreja izquierda y derecha según los requerimientos del cliente.
Presione el dobladillo del freno muere con el resorte para aplanarlo, podemos cambiar la abertura en v según el grosor de flexión del cliente. Paso de flexión: 1. ángulo de flexión primero 2. plantar
Sistema de Matriz Ajustable obteniendo diferentes aperturas en v en la misma plegadora. Gracias a esta modularidad es posible obtener diferentes radios y ángulos de plegado. Los troqueles de la serie del sistema de troquel ajustable ayudan a doblar hojas de varios grosores cómodamente en una sola configuración. Diferentes anchos (aberturas en "V") se pueden ajustar de acuerdo con las especificaciones requeridas de manera simple y rápida gracias a las barras de ajuste. disponible con diferentes aberturas según el espesor de la chapa a doblar. Movimiento de las partes móviles de 3 formas: sistema Shim Style, sistema manual y sistema motorizado. Excepto el sistema Shim Style , el equipo está compuesto por 3 partes fundamentales: la estructura del troquel, la estructura de soporte y las barras de ajuste. El soporte se puede suministrar con diferentes lengüetas.
La prensa plegadora estilo Beyeler de Bystronic Tooling es un nuevo sistema de herramientas que mantiene características de herramientas segmentadas de alta calidad y aumenta la capacidad de retención de herramientas. El sistema es 100 % compatible con la base de datos de plegado de Bystronic en el sistema de control de la máquina.
