También conocido como curvaturas en Z o Joggles, el juego de troqueles y punzones compensados puede realizar dos curvaturas al mismo tiempo. Esta es la solución para aplicaciones que requieren la unión de materiales o cuando es necesario realizar un segundo doblez que no interfiera con el primero.
Ventajas ▶ Doblado fácil y rápido de cajas ▶ Fácil extracción del perfil terminado ▶ Compatible con punzones/herramientas superiores ▶ Posibilidad de producción individual
Ventajas Producción en dos o tres golpes Reducción de marcas mediante un dispositivo de sujeción accionado por resorte Los componentes activos están templados Alta repetibilidad gracias al tope trasero integrado Prueba funcional y ajuste mediante curvas de prueba, con sus hojas de muestra Adecuado para espesores de material de hasta 4,0 mm como mínimo Ø interior: 2,5 mm x espesor del material para acero y aluminio 3,0 mm x espesor del material para acero inoxidable
Arqueo 150 kN/m máx. Material 42Cr: 900-1150 N/mm2 Ventajas - Se puede producir curvado de perfiles cerrados - Se pueden producir perfiles de canal grandes - Fácil extracción - Producción individual
La prensa plegadora rolla-v muere sin rayones, es mejor colocar la película en la superficie de la pieza de trabajo cuando la dobla. Y le recomendaremos el tamaño de troquel roll-v adecuado según la placa que doble.
Troqueles ajustables estilo cuña Los troqueles inferiores ajustables podrían considerarse una de las adiciones más versátiles a una prensa plegadora. Con este tipo de herramienta se pueden disponer aberturas desde 6,35 mm hasta 381 mm. Se proporcionan espaciadores para producir la abertura requerida. Los espaciadores ranurados permiten una fácil extracción para cambiar la abertura del troquel. Cuando no están en uso, los espaciadores se colocan a los lados del bloque de matriz. Estos troqueles se pueden suministrar en longitudes sólidas o seccionadas para un manejo más fácil.
El tamaño de la hoja recta: 835 * 146 * 26 mm, 90 grados. el material es 42CrMo4, la dureza es HRC47+/-3
El tamaño de la hoja recta: 835 * 175 * 40 mm, 60 grados. el material es 42CrMo4, la dureza es HRC47+/-3
El tamaño de la hoja recta: 835 * 146 * 26 mm, 90 grados. el material es 42CrMo4, la dureza es HRC47+/-3
El tamaño de la hoja recta: 835 * 145 * 32 mm, 60 grados. el material es 42CrMo4, la dureza es HRC47+/-3
El sistema de bloqueo rápido de la herramienta de plegadora Willa puede hacerlo más fácil para los clientes. Para este sistema de bloqueo rápido, el peso útil es inferior a 12 kg, generalmente para herramientas segmentadas y algunas longitudes estándar.
Si el peso supera los 12 kg, se suele proporcionar un pasador de seguridad, que suele aplicarse a toda la herramienta.
origen del producto:
Maanshanmarca:
GolinPuerto de embarque:
Shanghai portcolor:
Silvertiempo de espera:
15-20 days after receiving the depositpago:
T/T, Western union
Tamaño: 835 * 220 * 75 mm
Material: 42CrMo
Dureza: HRC47+/-3 Enfriamiento
: Tratamiento térmico de cuerpo completo
Paquete: Madera contrachapada múltiple
Golin está en el campo del procesamiento de chapa y se dedica a la producción y venta de herramientas de doblado y mesas de corona. Golin puede suministrar punzones y matrices para cualquier tipo de plegadora. Estas herramientas están fabricadas con aceros de alta calidad templados y rectificados C45 y 42CrMo. Nuestra gama de productos incluye tipos de herramientas como: Amada/Promecam, Trumpf/Wila, Bystronic/Beyeler, tipo LVD, tipo americano. Golin cuenta con un departamento de I+D propio especializado en el diseño de soluciones tecnológicamente avanzadas, con el apoyo de nuestro departamento técnico somos capaces de diseñar y suministrar punzones y matrices especiales e investigar la solución adecuada para su proyecto de plegado. Las herramientas que nuestra empresa suministra para plegadoras son eficientes y duraderas, gracias a la capacidad de utilizar tecnología de punta y la garantía de empleados altamente calificados.
TALLA:
La longitud estándar de las herramientas de plegadora estilo Golin Wila es:
Tres tipos de 500 mm, 835 mm y L1100 mm. De acuerdo con la longitud de la mesa de trabajo de la máquina plegadora, se utiliza en combinación.
El tamaño de segmentación estándar es:
Matriz superior: 100 (izquierda) 25, 25, 30, 35, 40, 45, 50, 100, 200, 350, 100 (derecha) = 1100 mm (juego)
■ Además de la longitud estándar anterior, si necesita personalizar una longitud especial, explique.
Preguntas más frecuentes
1. P: ¿Es usted una fábrica o una empresa comercial? ¿Cómo es su experiencia de extrusión de fábrica?
R: somos una fábrica. 15 años de experiencia en fabricación. Proveedor líder en la ciudad de Maanshan.
2. P: ¿Pueden poner el logotipo de mi marca en estos productos?
R: Sí, podemos.
3. P: ¿Cuál es la cantidad mínima de pedido (MOQ) para su servicio de OEM?
R: La cantidad mínima de pedido es de 1 unidad.
4. P: ¿Cuándo pueden enviar los productos después de realizar el pago?
R: El tiempo de producción es normalmente de 15 a 25 días.
El sistema de bloqueo rápido de la herramienta de plegadora Willa puede hacerlo más fácil para los clientes. Para este sistema de bloqueo rápido, el peso útil es inferior a 12 kg, generalmente para herramientas segmentadas y algunas longitudes estándar. Si el peso supera los 12 kg, se suele proporcionar un pasador de seguridad, que suele aplicarse a toda la herramienta.
Tamaño: 835*60*80mm (se puede personalizar según las necesidades de los clientes) Material:42CrMo S45C Dureza:HRC44-50 Paquete: Multi playwood
Sistema de Matriz Ajustable obteniendo diferentes aperturas en v en la misma plegadora. Gracias a esta modularidad es posible obtener diferentes radios y ángulos de plegado. Los troqueles de la serie del sistema de troquel ajustable ayudan a doblar hojas de varios grosores cómodamente en una sola configuración. Diferentes anchos (aberturas en "V") se pueden ajustar de acuerdo con las especificaciones requeridas de manera simple y rápida gracias a las barras de ajuste. disponible con diferentes aberturas según el espesor de la chapa a doblar. Movimiento de las partes móviles de 3 formas: sistema Shim Style, sistema manual y sistema motorizado. Excepto el sistema Shim Style , el equipo está compuesto por 3 partes fundamentales: la estructura del troquel, la estructura de soporte y las barras de ajuste. El soporte se puede suministrar con diferentes lengüetas.
El tamaño del punzón de cuello de cisne: 835 * 197 * 92 mm, 88 grados. el material es 42CrMo4, la dureza es HRC47+/-3. y alto 197 mm, ancho 92 mm. se puede hacer de acuerdo a la solicitud del cliente.
La prensa plegadora estilo Beyeler de Bystronic Tooling es un nuevo sistema de herramientas que mantiene características de herramientas segmentadas de alta calidad y aumenta la capacidad de retención de herramientas. El sistema es 100 % compatible con la base de datos de plegado de Bystronic en el sistema de control de la máquina.
Troqueles rotativos Los troqueles rotativos son una excelente solución de herramientas especiales con numerosos beneficios para la operación de doblado. Debido a que el tonelaje se dispersa con el movimiento de la leva giratoria, la aplicación requiere menos tonelaje y hace que doblar la hoja sea mucho más fácil de manejar para los operadores. En algunos casos, el uso de una herramienta rotativa puede reducir los costos de mano de obra a la mitad, cuando tradicionalmente se requiere más de un operador, y mejora la seguridad. Para aplicaciones cosméticas, el doblado rotatorio reduce en gran medida el tonelaje y el marcado de piezas, por lo que las láminas pueden requerir menos protección y tener una apariencia final mejorada. Características del troquel rotativo: Seguridad mejorada para piezas más grandes debido al latigazo de material controlado Se reduce el marcado del material ya que se reduce el tonelaje en el hombro del troquel y se reduce la abrasión Reducción del tonelaje en una solicitud en un 50 % o más Reducción potencial de las necesidades de mano de obra
El tamaño de la hoja recta: 835 * 175 * 40 mm, 60 grados. el material es 42CrMo4, la dureza es HRC47+/-3
Este es un punzón de prensa plegadora estándar, generalmente la altura es de 65 y 67 mm. El material es 42CrMo / C45 y podemos hacer que el endurecimiento por inducción o el tratamiento térmico de todo el cuerpo para los clientes. Para el tamaño de los segmentos, podemos hacerlo de acuerdo con los requisitos del cliente. Si no lo solicita, haremos un tamaño de segmentos estándar de 835 mm para usted, 100L, 10,15,20,40,50,200,300,100R.
Troqueles ajustables estilo cuña Los troqueles inferiores ajustables podrían considerarse una de las adiciones más versátiles a una prensa plegadora. Con este tipo de herramienta se pueden disponer aberturas desde 6,35 mm hasta 381 mm. Se proporcionan espaciadores para producir la abertura requerida. Los espaciadores ranurados permiten una fácil extracción para cambiar la abertura del troquel. Cuando no están en uso, los espaciadores se colocan a los lados del bloque de matriz. Estos troqueles se pueden suministrar en longitudes sólidas o seccionadas para un manejo más fácil.

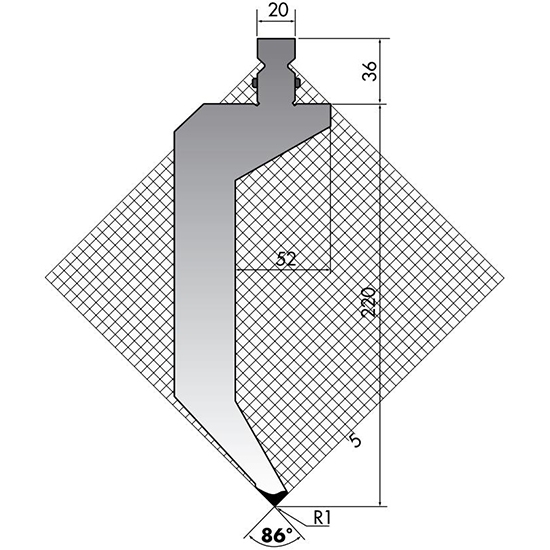

el punzón tipo wila con tamaño de bloqueo rápido: 835 * 220 * 75 mm, 86 grados y r1. el material es 42crmo4, la dureza es hrc52-58. y se puede hacer de acuerdo a la petición del cliente.
La estructura de la mesa de coronación de compensación de reflexión de la plegadora puede prometer la precisión de flexión para el ángulo y la rigidez cuando dobla la pieza de trabajo
