En el procesamiento de chapa metálica, la precisión final de doblado de una plegadora depende no solo de la rigidez de la máquina (precisión del bastidor) y la calidad de las herramientas, sino también del sistema de tope trasero, que a menudo se subestima como el “controlador oculto”del proceso de doblado. Esencialmente, el sistema de tope trasero es un dispositivo de posicionamiento de alta precisión que controla la posición de alimentación de la chapa metálica antes del doblado. Determina directamente la consistencia dimensional de cada borde doblado. Sin un sistema de tope trasero preciso, incluso las mejores herramientas no pueden garantizar resultados de doblado estables y consistentes. Con la creciente demanda de fabricación de chapa metálica de alta precisión y diversificada, los topes traseros de las plegadoras han evolucionado desde sistemas tradicionales de posicionamiento de un solo eje hasta sistemas automáticos de control multieje, comoconfiguraciones de 3+1 ejes, 4+1 ejes, 6+1 ejes e incluso de más ejes. Entonces, ¿cuáles son las diferencias entre los distintos sistemas de tope trasero? ¿Y cómo deben elegir los fabricantes la configuración adecuada según sus requisitos de producción?

Tipos comunes de configuraciones de topes traseros para plegadoras

Actualmente, los sistemas automáticos de tope trasero más utilizados pueden dividirse en tres niveles:

· 3+1 ejes – Configuración básica

· 4+1 ejes – Configuración avanzada de uso general

· 6+1 ejes – Configuración inteligente de alta precisión

El “eje +1” normalmente se refiere a un eje auxiliar de elevación, utilizado para controlar el ajuste de altura de los dedos o los movimientos de evitación. La principal diferencia entre las distintas configuraciones radica en el número de ejes de movimiento y sus métodos de control.

El sistema de tope trasero de 3+1 ejes consta del eje X, el eje R, el eje Z y un eje auxiliar. El eje X controla el posicionamiento delantero y trasero, el eje R ajusta la altura vertical y el eje Z mueve los dedos horizontalmente en conjunto. Los dedos izquierdo y derecho se mueven de forma sincronizada sin ajuste independiente. Sus ventajas incluyen: Estructura simple、Alta estabilidad、Fácil mantenimiento、Excelente relación calidad-precio；Sin embargo, debido a que los dedos izquierdo y derecho no pueden moverse de forma independiente, su flexibilidad es limitada al procesar piezas asimétricas o productos con diferentes anchos.

El sistema de 3+1 ejes es principalmente adecuado para aplicaciones de doblado estándar con dimensiones constantes, como paneles de puertas, paneles laterales de armarios y otras piezas convencionales de chapa metálica.

Tope trasero de 4+1 ejes – Solución principal de uso general

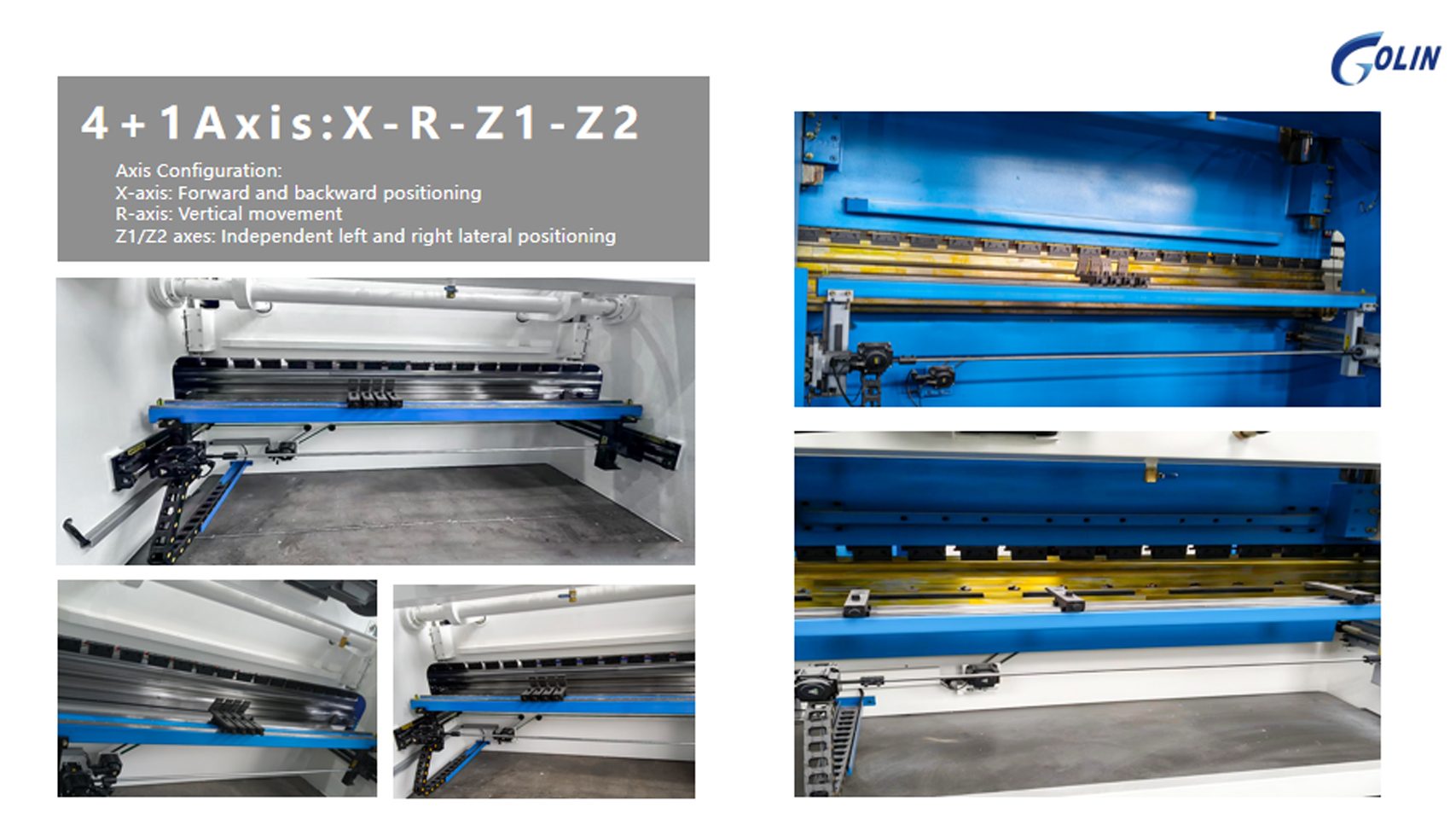

El sistema de tope trasero de 4+1 ejes es actualmente una de las configuraciones más utilizadas. Consta de:

· Eje X (posicionamiento delantero y trasero)

· Eje R (ajuste de altura vertical)

· Ejes Z1/Z2 (movimiento independiente izquierdo y derecho)

· Un eje auxiliar

Su característica principal es que los dedos izquierdo y derecho pueden controlarse de forma independiente, permitiendo un posicionamiento más flexible según las diferentes piezas de trabajo. En comparación con el sistema de 3+1 ejes, la configuración de 4+1 ejes ofrece una mejor adaptabilidad para:

· Diferentes tamaños de chapa

· Piezas de trabajo asimétricas

· Producción de múltiples productos

Puede mejorar significativamente la precisión de doblado y la eficiencia de producción.

Sin embargo, se centra principalmente en optimizar el posicionamiento dentro de un plano y no puede realizar movimientos complejos de evitación espacial.

El sistema de 4+1 ejes es ideal para la producción de chapa metálica de múltiples variedades y tamañosy se ha convertido en una opción común para empresas de fabricación medianas y grandes.

Tope trasero de 6+1 ejes – Solución inteligente de alta precisión

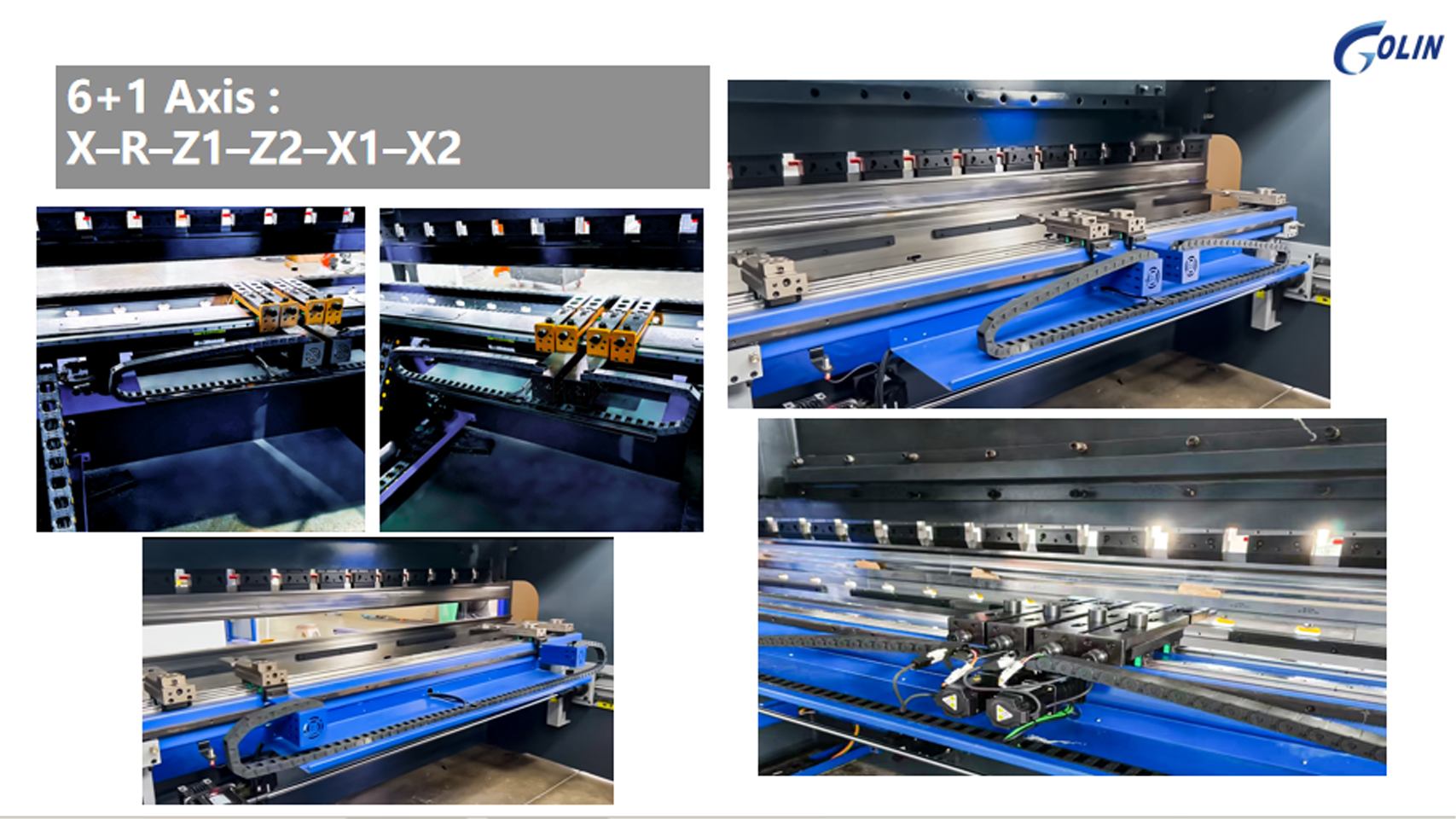

El sistema de tope trasero de 6+1 ejes consta de:

· Eje X

· Eje R

· Ejes Z1/Z2

· Múltiples ejes auxiliares adicionales

En comparación con el sistema de 4+1 ejes, proporciona más grados de libertad, permitiendo movimientos avanzados como inclinación de dedos, rotación y ajuste fino multidireccional.

Sus ventajas incluyen:

· Posicionamiento automático multidireccional

· Evitación eficaz de interferencias durante el doblado

· Capacidad para piezas de trabajo complejas e irregulares

· Reducción del tiempo de ajuste manual

· Mejora de la eficiencia de automatización

Sin embargo, el sistema de 6+1 ejes requiere una mayor inversión y exige mayores habilidades de programación y puesta en marcha.

Está diseñado principalmente para:

· Componentes grandes de chapa metálica

· Piezas de alta precisión

· Líneas de producción automatizadas

· Industrias como la automotriz, aeroespacial y la fabricación de equipos de precisión

El sistema de tope trasero de 6+1 ejes es una solución ideal para empresas que avanzan hacia la fabricación inteligente y una mayor eficiencia de producción.

¿Cómo elegir la configuración adecuada del tope trasero?

La estructura y la complejidad de la pieza de trabajo son factores importantes al seleccionar una configuración de tope trasero. Para piezas de trabajo estándar con dimensiones constantes y operaciones de plegado sencillas, como paneles de puertas y paneles laterales de armarios, un sistema de tope trasero de 3+1 ejes puede satisfacer los requisitos básicos de producción gracias a su estructura sencilla, alta estabilidad y excelente relación costo-rendimiento. Para productos con variaciones frecuentes de tamaño o piezas de trabajo asimétricas, se recomienda un sistema de tope trasero de 4+1 ejes . Sus ejes Z1/Z2 independientes permiten que los dedos izquierdo y derecho se muevan por separado, mejorando significativamente la flexibilidad de posicionamiento y la adaptabilidad.

Para plegados de múltiples etapas, formas complejas o componentes de alta precisión, como piezas automotrices y componentes de equipos de precisión, un sistema de tope trasero de 6+1 ejes proporciona más grados de libertad y permite un posicionamiento espacial más preciso, siendo una solución ideal para aplicaciones de procesamiento complejas.

Elegir según los requisitos de producción

El modo de producción y los requisitos de precisión determinan conjuntamente la configuración ideal del tope trasero. Para la producción masiva de productos individuales, se recomienda un sistema de 3+1 ejes debido a su funcionamiento estable, control sencillo y menores costos de inversión y mantenimiento. Para la producción de lotes pequeños y múltiples variedades, un sistema de 4+1 ejes es más adecuado. El control independiente de los dedos izquierdo y derecho permite adaptarse rápidamente a diferentes tamaños de piezas de trabajo y reduce el tiempo de preparación. Para líneas de producción que requieren carga/descarga robótica o automatización inteligente, un sistema de 6+1 ejes proporciona mayor flexibilidad y mejor compatibilidad con la fabricación automatizada.En términos de requisitos de precisión:

· Procesamiento estándar de chapa metálica → 3+1 ejes

· Fabricación de chapa metálica de precisión → 4+1 ejes

· Aplicaciones de fabricación de alta gama → 6+1 ejes

Cuanto mayor sea el requisito de precisión, mayor será la demanda de una capacidad avanzada de control de movimiento.

Elegir según las especificaciones de la plegadora

La longitud de trabajo y el rango de procesamiento de la plegadora también influyen en la selección del sistema de tope trasero. Para plegadoras pequeñas y medianas, un sistema de 3+1 ejes o 4+1 ejes

suele ser suficiente para cumplir los requisitos de producción. Para plegadoras grandes de más de 4000 mm, se recomienda un sistema de 4+1 ejes o 6+1 ejes para garantizar una precisión de posicionamiento estable al procesar piezas de trabajo de gran tamaño.

Equilibrar el rendimiento y el costo de inversión

Aunque más ejes proporcionan una mayor flexibilidad, también aumentan los costos del equipo y requieren mayores habilidades de programación y puesta en marcha. Por lo tanto, los fabricantes deben considerar múltiples factores al seleccionar un sistema de tope trasero, incluidos:

· Tipo de producto

· Complejidad de la pieza de trabajo

· Volumen de producción

· Requisitos de precisión

· Planes de automatización futuros

Solo mediante la selección de la configuración adecuada las empresas pueden lograr el mejor equilibrio entre la eficiencia del procesamiento, la precisión del doblado y el costo de inversión.

La configuración de ejes de un sistema de tope trasero para plegadora afecta directamente la precisión y la eficiencia del doblado: el sistema de 3+1 ejes es económico y práctico, el de 4+1 ejes es adecuado para la mayoría de las aplicaciones, y el de 6+1 ejes está diseñado para procesamientos complejos y de alta precisión.Al seleccionar un sistema, las empresas deben considerar la estructura del producto, los requisitos de precisión, las especificaciones de la máquina, el volumen de producción y las necesidades de automatización. Elegir la configuración adecuada según las condiciones reales de producción puede mejorar la eficiencia y la calidad del producto.GOLIN ofrece soluciones completas de topes traseros de 3+1, 4+1 y 6+1 ejes, con opciones de personalización disponibles, proporcionando soluciones de posicionamiento de alta precisión y gran estabilidad para empresas de fabricación de chapa metálica.
